فلومتر مغناطیسی؛ راهنمای انتخاب، کاربرد و خرید
فلومتر مغناطیسی (Magnetic Flow Meter) یا فلومتر الکترومغناطیسی، یکی از پرکاربردترین دبیسنجهای صنعتی برای اندازهگیری جریان سیالات رسانا مانند آب، پساب، اسیدها و محلولهای پایه آب است. اگر بهدنبال خرید فلومتر مغناطیسی دقیق و قابلاعتماد برای پروژه یا خط تولید خود هستید، در این صفحه با اصول کار، مزایا، معیارهای انتخاب و مقایسه آن با انواع دیگر فلومتر آشنا میشوید تا بتوانید آگاهانه و سریع تصمیم بگیرید.
در صورت نیاز، با کارشناسان کنترل باما برای دریافت مشاوره و استعلام قیمت روز در ارتباط باشید.

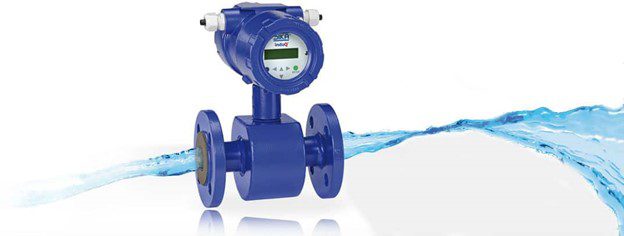

فلومتر مغناطیسی چیست؟

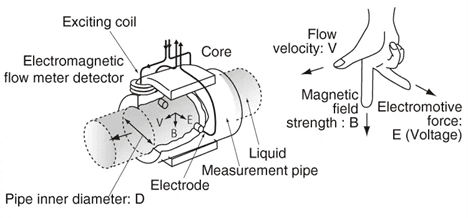

فلومتر مغناطیسی یا فلومتر مگنتیک / الکترومغناطیسی دبی حجمی سیالات رسانا را بر اساس قانون القای الکترومغناطیسی فارادی اندازهگیری میکند. در این روش:
- یک جفت سیمپیچ، میدان مغناطیسی یکنواخت در داخل لوله ایجاد میکند.
- سیال رسانا هنگام عبور از این میدان، ولتاژ القایی بسیار کوچکی تولید میکند.
- این ولتاژ توسط الکترودها دریافت و به سیگنال الکتریکی متناسب با سرعت سیال تبدیل میشود.
- با داشتن سرعت و سطح مقطع لوله، دبی حجمی (Q) محاسبه و روی نمایشگر یا سیستم کنترل نمایش داده میشود.
بهدلیل نبود قطعات متحرک و عدم ایجاد مانع در مسیر جریان، فلومتر مغناطیسی برای سیالات دارای ذرات معلق، دوغابها و پسابها بسیار مناسب است و افت فشار ناچیزی ایجاد میکند.
اجزای اصلی فلومتر مغناطیسی
یک فلومتر الکترومغناطیسی استاندارد معمولاً از اجزای زیر تشکیل میشود:
- بدنه (Body): بخش مکانیکی که روی خط لوله نصب میشود و مقاومت مکانیکی و فشاری مورد نیاز را تأمین میکند.
- لاینینگ (Liner): پوشش داخلی لوله که در تماس مستقیم با سیال است و از جنس موادی مثل PTFE، لاستیک سخت، PFA یا… انتخاب میشود تا در برابر سایش و خوردگی مقاوم باشد.
- الکترودها (Electrodes): معمولاً از استنلس استیل یا آلیاژهای خاص که ولتاژ القایی را از سیال دریافت میکنند.
- سیمپیچها (Coils): وظیفه ایجاد میدان مغناطیسی داخل مقطع لوله را بر عهده دارند.
- کانورتر / ترانسمیتر (Converter / Transmitter): سیگنال ولتاژ را دریافت، تقویت، فیلتر و به خروجیهای استاندارد مانند ۴…20mA، پالس، HART، Modbus و… تبدیل میکند.
مزایا و محدودیتهای فلومتر مغناطیسی
مزایای فلومتر مغناطیسی
- بدون قطعه متحرک: استهلاک و نیاز به تعمیرات دورهای بسیار کم است.
- عدم ایجاد افت فشار قابل توجه: مقطع داخلی همقطر لوله است و مانعی در مسیر جریان وجود ندارد.
- قابلیت اندازهگیری سیالات آلوده و دوغابی: برای پسابها، فاضلاب صنعتی، دوغابهای معدنی و سیالات حاوی ذرات جامد بسیار مناسب است.
- دقت بالا و تکرارپذیری خوب: در بسیاری از مدلهای صنعتی، دقت در حدود ±۰.۵% یا بهتر حاصل میشود.
- عدم تأثیرپذیری جدی از چگالی، دما و ویسکوزیته: تا زمانی که سیال رسانایی کافی داشته باشد، تغییرات این پارامترها اثر کمی روی اندازهگیری دارند.
- امکان اندازهگیری فلوی دوطرفه: در بسیاری از ترانسمیترها امکان اندازهگیری جریان در هر دو جهت وجود دارد.
محدودیتهای فلومتر مغناطیسی
- فقط برای سیالات رسانا: برای گازها، بخار، هیدروکربنها و سیالات با هدایت الکتریکی بسیار پایین (مثل آب مقطر) مناسب نیست.
- حساسیت به نویز الکتریکی و اتصال ارت: نصب و ارتینگ صحیح برای جلوگیری از خطای ناشی از نویز الزامی است.
- نیاز به پر بودن کامل لوله: در صورت خالی شدن لوله یا وجود حبابهای زیاد هوا، خطای اندازهگیری افزایش مییابد.
کاربردهای فلومتر مغناطیسی در صنعت
فلومتر مغناطیسی تقریباً در تمام صنایعی که با آب و محلولهای رسانا سروکار دارند، کاربرد دارد. برخی از مهمترین موارد استفاده:
- صنایع آب و فاضلاب: اندازهگیری دبی آب خام، آب آشامیدنی، پساب شهری و صنعتی، تصفیهخانهها.
- صنایع شیمیایی و پتروشیمی: اسیدها، بازها، محلولهای نمکی و سیالات خورنده با هدایت الکتریکی کافی.
- صنایع غذایی و نوشیدنی: آب، شربتها، محلولهای قندی و مواد اولیه مایع.
- صنایع معدن و دوغابها: دوغابهای معدنی و سیالات حاوی ذرات جامد ساینده.
- سیستمهای خنککننده و HVAC: آب خنککاری، مدارهای چیلر و برج خنککننده.
اگر برای هر یک از این کاربردها نیاز به مشاوره انتخاب فلومتر مغناطیسی مناسب دارید، کارشناسان کنترل باما میتوانند بر اساس دادههای فرآیندی شما، چند گزینه استاندارد پیشنهاد کنند.
معیارهای انتخاب فلومتر مغناطیسی مناسب
برای اینکه فلومتر خریداریشده در عمل همان دقت و عمر مورد انتظار را ارائه دهد، لازم است هنگام انتخاب، چند پارامتر مهم را دقیق بررسی کنید.
۱. نوع سیال و هدایت الکتریکی
- سیال باید مایع رسانا باشد؛ معمولاً حداقل هدایت الکتریکی موردنیاز بین ۵ تا ۲۰ µS/cm است (طبق مشخصات سازنده).
- برای سیالات با ویسکوزیته بالا یا حاوی ذرات جامد، جنس لاینر و طراحی بدنه باید متناسب انتخاب شود.
- برای سیالات خورنده، انتخاب متریال مناسب برای لاینر و الکترود (مثلاً PTFE، PFA، استیل ۳۱۶، تانتالوم و…) حیاتی است.
۲. سایز لوله، رنج دبی و فشار کاری
- سایز فلومتر معمولاً برابر سایز لوله انتخاب میشود، اما در برخی موارد برای افزایش سرعت سیال، از سایز کوچکتر استفاده میشود.
- رنج دبی مورد نیاز باید در محدوده کاری فلومتر قرار بگیرد تا هم در دبیهای کم و هم زیاد، اندازهگیری دقیق باشد.
- فشار کاری سیستم باید کمتر از فشار نامی بدنه فلومتر باشد.
۳. دما، فشار و شرایط محیطی
- حداکثر دمای فرایند باید با دماهای مجاز لاینر و بدنه سازگار باشد.
- شرایط محیطی نظیر رطوبت بالا، فضای انفجاری (Ex)، گرد و غبار و… در انتخاب کلاس حفاظتی (IP)، جنس بدنه و نوع ترانسمیتر اثرگذار است.
۴. نوع نصب و اتصالات مکانیکی

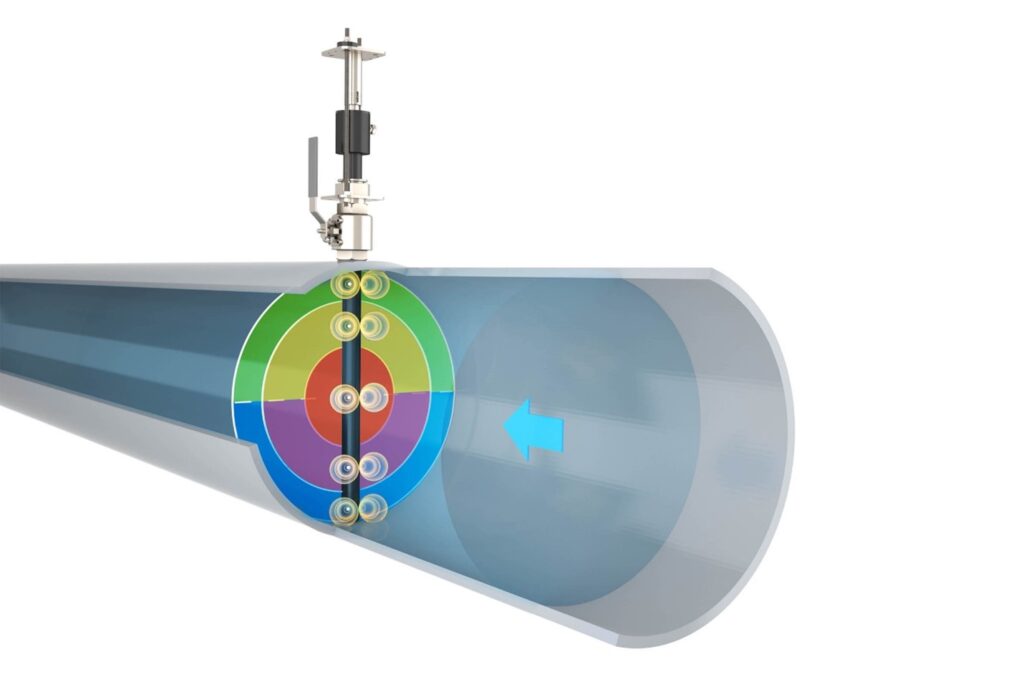

- فلومتر مغناطیسی میتواند به صورت فلنجی، اینلاین رزوهای یا اینسرت (Insertion) عرضه شود.
- انتخاب نوع اتصال به فشار کاری، سایز لوله، فضای نصب و استاندارد فلنجها در سایت شما بستگی دارد.
۵. خروجیها، پروتکلها و سیستم کنترل
- نوع سیگنال مورد نیاز در اتاق کنترل (۴…20mA، پالس، فرکانس، HART، Modbus، Profibus و…) در انتخاب ترانسمیتر مؤثر است.
- در پروژههای جدید، استفاده از فلومترهای دارای پروتکلهای هوشمند و قابلیت تشخیص خطا میتواند هزینه نگهداری را در بلندمدت کاهش دهد.
۶. برند، گارانتی و خدمات پس از فروش
صرفاً خرید فلومتر «ارزان» به معنای کاهش هزینه نیست. کیفیت ساخت، در دسترس بودن قطعات یدکی، گارانتی معتبر و توانایی تیم فنی تأمینکننده برای پشتیبانی، مستقیماً روی هزینه مالکیت (Total Cost of Ownership) تأثیر میگذارد. مجموعهای مانند کنترل باما که به صورت تخصصی در حوزه فلومتر فعالیت دارد، میتواند در این بخش ریسک شما را کاهش دهد.
نصب و نکات بهرهبرداری فلومتر الکترومغناطیسی
۱. شرایط هیدرولیکی مناسب
- قبل و بعد از فلومتر، بهطور معمول به ۱۰ برابر قطر لوله (۱۰D) در ورودی و ۵ برابر قطر لوله (۵D) در خروجی بدون زانویی، شیر یا انشعاب نیاز است (طبق توصیه سازنده).
- فلومتر را در نقطهای نصب کنید که لوله همیشه پر از سیال باشد و از نقاطی که احتمال وجود حباب هوا یا تخلیه لوله وجود دارد، خودداری کنید.
۲. جهت و وضعیت نصب
- نصب افقی روی لولههای افقی رایجترین حالت است؛ در این حالت الکترودها معمولاً در راستای افق قرار میگیرند.
- در نصب عمودی، بهتر است جهت جریان رو به بالا باشد تا حبابهای هوا خارج و دقت اندازهگیری بهتر شود.
۳. سیمکشی، ارتینگ و حفاظت در برابر نویز
- استفاده از کابل شیلددار برای سیگنال و اتصال صحیح شیلد به ارت توصیه میشود.
- بدنه فلومتر و لوله باید به سیستم ارت مناسب وصل شوند تا نویز الکتریکی کاهش یابد.
- در محیطهای دارای اینورتر، موتورها و منابع نویز قوی، رعایت فاصله و مسیر عبور کابلها بسیار مهم است.
۴. نگهداری و کالیبراسیون
- بهدلیل نبود قطعات متحرک، نیاز به سرویس دورهای کم است، اما:
- وضعیت لاینر و الکترودها در سیالات ساینده یا بسیار خورنده باید دورهای بررسی شود.
- کالیبراسیون دورهای طبق استاندارد و حساسیت فرایند توصیه میشود؛ بهخصوص در کاربردهای مالی و تصفیهخانهها.
چرا فلومتر مغناطیسی را از کنترل باما تهیه کنیم؟
کنترل باما یک مرکز تخصصی در حوزه فلومتر و ابزار دقیق جریان است. تمرکز ما فقط فروش یک تجهیز نیست؛ بلکه کمک میکنیم بهترین راهکار اندازهگیری جریان را مطابق نیاز فنی و بودجه خود انتخاب کنید.
مزیتهای خرید فلومتر مغناطیسی از کنترل باما:
- مشاوره تخصصی رایگان: تحلیل شرایط فرآیندی (نوع سیال، دما، فشار، هدایت الکتریکی، سایز لوله، دقت مورد نیاز و…)
- تنوع برند و رنج قیمتی: پیشنهاد چند راهکار از برندهای معتبر بینالمللی و منطقهای، از اقتصادی تا پریمیوم.
- اصالت کالا و گارانتی: تأمین فلومترهای اورجینال همراه با مستندات فنی و امکان ارائه برگه کالیبراسیون (در صورت نیاز).
- پشتیبانی فنی قبل و بعد از فروش: همراهی در مرحله انتخاب، راهاندازی اولیه و عیبیابی در صورت بروز مشکل.
در صورتی که مشخصات پروژه خود را در اختیار کارشناسان ما قرار دهید، میتوانید در کوتاهترین زمان، پیشنهاد فنی و مالی مکتوب برای چند مدل فلومتر مغناطیسی مناسب دریافت کنید.
مقایسه فلومتر مغناطیسی با توربینی، ورتکس و روتامتر
اگر هنوز بین انتخاب فلومتر مغناطیسی، توربینی، ورتکس یا روتامتر مردد هستید، جدول زیر بهصورت خلاصه تفاوتهای کلیدی این چهار فناوری را نشان میدهد.
جدول مقایسه انواع فلومترهای پرکاربرد
| نوع فلومتر | اصل اندازهگیری | نوع سیال مناسب | دقت معمول | افت فشار | قطعات متحرک | کاربردهای رایج | حدود قیمت نسبی |
|---|---|---|---|---|---|---|---|
| فلومتر مغناطیسی | القای الکترومغناطیسی (قانون فارادی) | مایعات رسانا (آب، پساب، محلولهای شیمیایی) | بالا (حدود ±۰.۵% تا ±۱%) | بسیار کم / ناچیز | ندارد | آب و فاضلاب، شیمیایی، غذایی، دوغابها | متوسط تا بالا |
| فلومتر توربینی | سرعت خطی جریان و دوران توربین | مایعات نسبتاً تمیز با ویسکوزیته متوسط | بالا (تا حدود ±۰.۵%) | متوسط تا زیاد | دارد | نفت و گاز، سوختها، آب تمیز، کاربردهای انتقال و حسابرسی | متوسط |
| فلومتر ورتکس | اندازهگیری فرکانس گردابههای ایجادشده | مایعات، گازها و بخار نسبتاً تمیز | متوسط تا بالا (حدود ±۱%) | متوسط | ندارد | بخار صنعتی، گازها، سیالات فرآیندی تمیز | متوسط |
| روتامتر (Variable Area) | ارتفاع شناور در لوله مخروطی | مایعات و گازها با دبی کم تا متوسط | متوسط (تقریباً ±۱.۵% تا ±۲%) | متوسط | دارد | پایلوتها، خطوط کماهمیت، نمایش موضعی دبی | پایین |
جمعبندی سریع:
- اگر سیال شما رسانا و گاهی آلوده است و به دقت بالا و نگهداری کم نیاز دارید، فلومتر مغناطیسی معمولاً بهترین گزینه است.
- برای گازها و بخار در بسیاری از موارد فلومتر ورتکس مناسبتر است.
- برای سوختها و مایعات تمیز با نیاز دقت بالا، فلومتر توربینی انتخاب رایجی است.
- برای کاربردهای ساده و ارزانقیمت، روتامتر گزینهای اقتصادی و قابل قبول است.
چگونه از کنترل باما فلومتر مغناطیسی مناسب سفارش دهیم؟
برای اینکه فرآیند انتخاب و خرید فلومتر مغناطیسی برای شما ساده و کمریسک شود، کافی است مراحل زیر را طی کنید:
با این روند، شما بدون اتلاف وقت در جستجوی پراکنده، مستقیماً به گزینههایی میرسید که از نظر فنی و اقتصادی برای پروژهتان مناسب هستند.
سوالات متداول درباره فلومتر مغناطیسی
فلومتر مغناطیسی برای چه سیالاتی مناسب نیست؟
فلومتر مغناطیسی برای گازها، بخار، هیدروکربنها، روغنها و مایعات با هدایت الکتریکی بسیار پایین (مثل آب مقطر یا برخی حلالهای خالص) مناسب نیست. این نوع سیالات را باید با فناوریهایی مانند توربینی، کوریولیس، آلتراسونیک یا ورتکس اندازهگیری کرد.
حداقل هدایت الکتریکی مورد نیاز برای فلومتر مغناطیسی چقدر است؟
مقدار دقیق به مدل و برند بستگی دارد، اما بهطور معمول بین ۵ تا ۲۰ میکروزیمنس بر سانتیمتر (µS/cm) است. در صورت عدم اطمینان، میتوانید مشخصات سیال را برای کارشناسان کنترل باما ارسال کنید تا مناسبترین گزینه پیشنهاد شود.
دقت فلومتر مغناطیسی چقدر است؟
در بسیاری از فلومترهای مغناطیسی صنعتی، دقت در محدوده ±۰.۵% تا ±۱% مقدار قرائتشده است. مدلهای دقیقتر برای کاربردهای حساس نیز وجود دارند که با هزینه بیشتر، دقت بالاتری ارائه میدهند.
آیا فلومتر مغناطیسی نیاز به کالیبراسیون دورهای دارد؟
بله. هرچند بهدلیل نبود قطعات متحرک، پایداری کالیبراسیون فلومتر مغناطیسی بالاست، اما در کاربردهای مهم (مثل مصارف حسابرسی، آببها، یا کنترل دقیق فرآیند) توصیه میشود طبق دستورالعمل سازنده و الزامات سیستم مدیریت کیفیت، کالیبراسیون دورهای انجام شود.
چه عواملی روی قیمت فلومتر مغناطیسی تأثیر میگذارند؟
مهمترین عوامل قیمت فلومتر مغناطیسی عبارتاند از:
- سایز اسمی فلومتر (DN)
- جنس بدنه، لاینر و الکترودها
- دما و فشار طراحی
- نوع اتصال (فلنجی، رزوهای، اینسرت)
- دقت، کلاس حفاظتی و نوع خروجیها / پروتکلهای ارتباطی
- برند و کشور سازنده، شرایط گارانتی و خدمات پس از فروش
کارشناسان کنترل باما با در نظر گرفتن این عوامل، چند رنج قیمتی و گزینه پیشنهادی را در اختیار شما قرار میدهند تا انتخاب راحتتری داشته باشید.
